|
每周一讲 由华工大学直系学长、学姐围绕近年高频考点，进行核心概念解析，全方位帮助你理解并记忆重要考点，进行查漏补缺式补充。（小编还贴心的准备了视频版+文字版哦~）
#视频版讲解
观看视频请点击高分子在晶体中的构象
文字版讲解

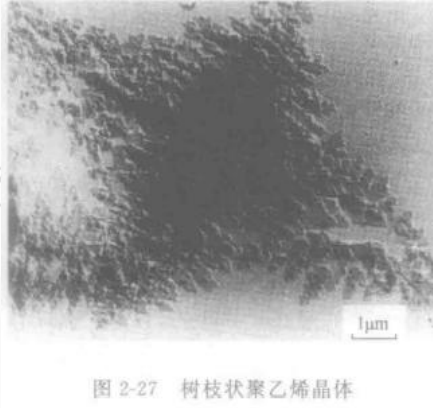

树枝状晶
溶液中析出结晶时，当结晶温度较低或溶液 浓度较大或分子量过大，聚合物不再形成单 晶，结晶的过渡生长将导致较为复杂的结晶 形式，生成树枝晶。在树枝晶的生长过程中, 也重复发生分叉支化，但这是在特定方向上 择优生长的结果。
纤维状晶 当存在流动场时，高分子链伸展，并沿着流动方向平行推列。在适当的情况下，可以发生成核结晶形成纤维状晶，分子链的取向是平行纤维轴的，因此，这样得到的纤维有极好的强度。

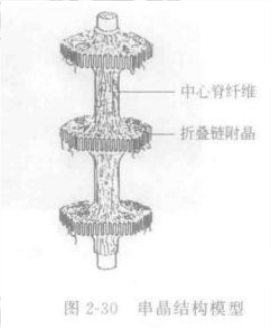

串晶 高分子溶液温度较低时，边搅拌边结晶，可以形成一种类似于串珠式结构的特殊结晶形态。这种聚合物串晶具有伸直链结构的中心线，中心线周围间随地生长着折叠链的片晶，它是同时具有伸直链和折叠链两种结构单元组成的多晶体。应力越大伸直链组分越多。

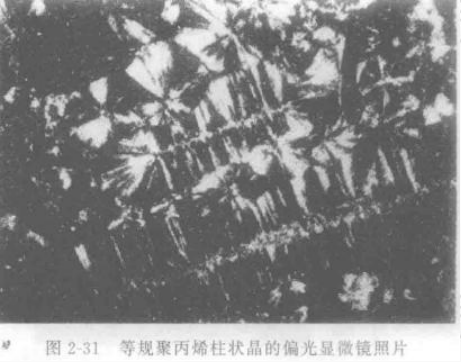

柱晶 当聚合物熔体在应力作用下冷却结晶时，还常常形成一种柱状晶。即由于应力作用，聚合物沿应力方向成行地形成晶核，然后以这些行成核为中心向四周生长成折叠链片品。 这种柱晶在熔融纺丝的纤维中、注射成型制品的表皮以及挤出拉伸薄膜中，常常可以观察到。

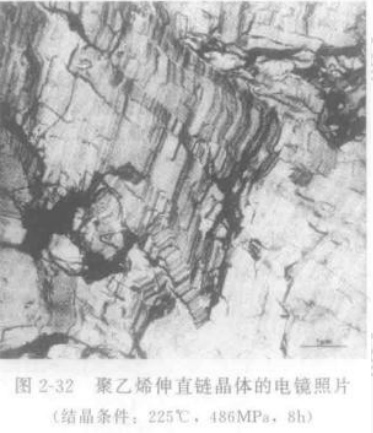

伸直链晶体 近年来，发现聚合物在极高压力下进行熔融结晶或者对熔体结晶加压热处理，可以得到完全伸直链的晶体。晶体中分子链平行于晶面方向，片晶的厚度基本上等于伸直了的分子链长度，其大小与聚合物分子量有关，但不随热处理条件而变化。 该种晶体的熔点高于其他结晶形态，接近厚度趋于无穷大时的晶体熔点。为此，目前公认，伸直链结构是聚合物中热力学上最稳定的一种凝聚态结构。

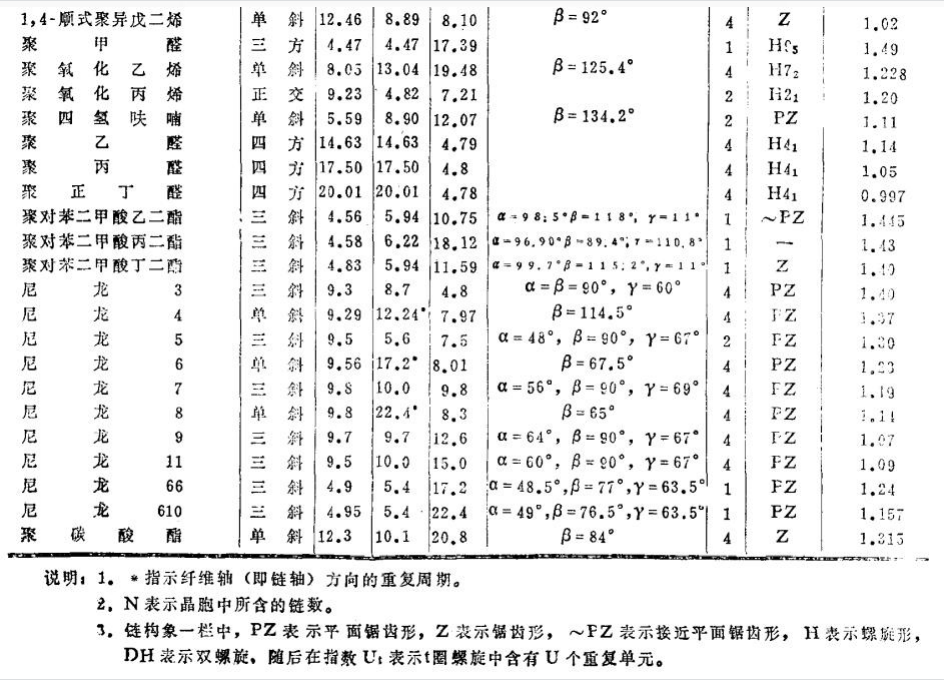

高分子在晶体中的构象： 1．决定构象的规则 （1）等同规则高分子链在排入晶格的时候，必须满足对称性的要求，即这种构象必须满足排入晶格的要求，能使链上的结构单元处在几何晶轴的等同位置上。（决定晶体中的高分子链不可能是无规线团状）。 （2）能量最低要求在满足对称性要求的前提下，优先选择能量最低的构象。
|
