装置和流程 本实验的流程如图1所示，主要有精馏塔、回流分配装置及测控系统组成。
1、精馏塔
精馏塔为筛板塔，全塔共八块塔板，塔身的结构尺寸为:塔径f(57×3.5)mm,塔板间距80mm;溢流管截面积78.5mm2.溢流堰高12mm ,底隙高度6mm ;每块塔板开有43个直径为 1.5mm 的小孔，正三角形排列，孔间距为6mm。为了便于观察踏板上的汽-液接触情况，塔身设有一节玻璃视盅，在第1-6块塔板上均有液相取样口。 蒸馏釜尺寸为$108mm×4mm×400mm.塔釜装有液位计、电加热器(1.5kw)、控温电热器(200w)、温度计接口、测压口和取样口，分别用于观测釜内液面高度，加热料液，控制电加热装置，测量塔釜温度，测量塔顶与塔釜的压差和塔釜液取样。由于本实验所取试样为塔釜液相物料，故塔釜内可视为一块理论板。塔顶冷凝器为一蛇管式换热器,换热面积为0.06m2，管外走冷却液。

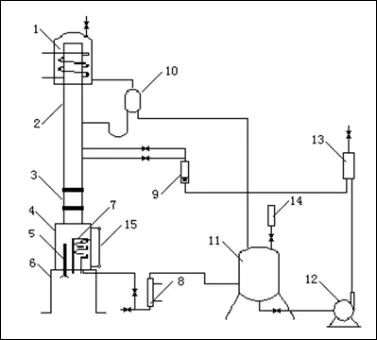

图1 精馏装置和流程示意图
1．塔顶冷凝器 2．塔身 3．视盅 4．塔釜 5．控温棒 6．支座 7．加热棒 8．塔釜液冷却器 9．转子流量计 10．回流分配器 11．原料液罐 12．原料泵 13．缓冲罐 14．加料口 15．液位计
2.回流分配装置 回流分配装置由回流分配器与控制器组成。控制器由控制仪表和电磁线圈构成。回流分配器由玻璃制成，它由一个入口管、两个出口管及引流棒组成。两个出口管分别用于回流和采出。引流棒为一根∮4mm的玻璃棒，内部装有铁芯，塔顶冷凝器中的冷凝液顺着引流棒流下，在控制器的控制下实现塔顶冷凝器的回流或采出操作。即当控制器电路接通后，电磁圈将引流棒吸起，操作处于采出状态；当控制器电路断开时，电磁线圈不工作，引流棒自然下垂，操作处于回流状态。此回流分配器可通过控制器实现手动控制，也可通过计算机实现自动控制。
3.测控系统 在本实验中，利用人工智能仪表分别测定塔顶温度、塔釜温度、塔身伴热温度、塔釜加热温度、全塔压降、加热电压、进料温度及回流比等参数，该系统的引入，不仅使实验跟更为简便、快捷，又可实现计算机在线数据采集与控制。
4．物料浓度分析 本实验所用的体系为乙醇-正丙醇，由于这两种物质的折射率存在差异，且其混合物的质量分数与折射率有良好的线性关系，故可通过阿贝折光仪分析料液的折射率，从而得到浓度。这种测定方法的特点是方便快捷、操作简单，但精度稍低；若要实现高精度的测量，可利用气相色谱进行浓度分析。 混合料液的折射率与质量分数（以乙醇计）的关系如下。 =58.9149—42.5532 式中 ——料液的质量分数； ——料液的折射率（以上数据为由实验测得）。
|
