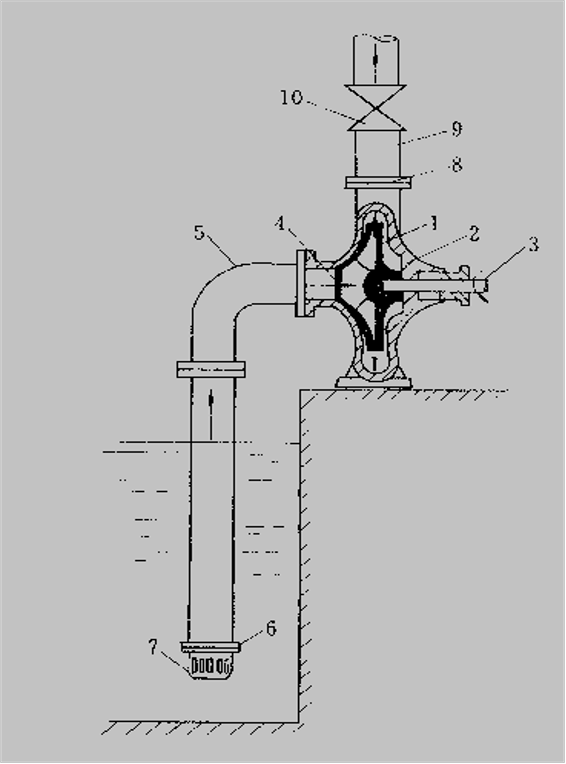

流体输送机械-离心泵 1.离心泵的工作原理 图2-1是一台安装在管路中的离心泵装置示意图，主要部件为叶轮1，叶轮上有6-8片向后弯曲的叶片，叶轮紧固于泵壳2内泵轴3上，泵的吸入口4与吸入管5相连。液体经底阀6和吸入管5进入泵内。泵壳上的液体从排出口8与排出管9连接,泵轴3用电机或其它动力装置带动。
1-叶轮；2-泵壳；3-泵轴；4-吸入口；5-吸入管；6-底阀；7-滤网；8-排出口；9-排出管；10-调节阀
2.性能参数 表征离心泵的主要性能参数有流量、扬程、轴功率和效率，这些参数标注在离心泵的铭牌上，是评价离心泵的性能和正确选用离心泵的主要依据。 2.1流量：指单位时间内泵所输送到管路系统中的液体体积，也称送液能力，用符号qv 表示，其单位为m³/h或m³/s，其大小主要取决于泵的结构、尺寸和转速等。 2.2压头：指泵对单位重量（1N）的流体所提供的有效能量，亦称扬程。用符号H表示，其单位为m液柱。离心泵压头取决于泵的结构、转速和流量，也与液体的密度有关。 2.3功率：分为轴功率和有效功率。轴功率是指泵轴所需的功率，它直接由电动机提供，用符号P轴表示；有效功率是指单位时间内液体从泵中获得的有效能量，用符号Pe表示。二者单位均为W或kW。其中泵的有效功率为 e=Hq v pg
